NuaSol - DoItYourself Dachmontage-Set Erweiterung für ein Solarpaneel
NuaSol bittet Ihnen unterschiedliche Montagematerialien für die Anbringung Ihrer Mini-PV-Anlage oder Ihres Balkonkraftwerkes. Von Stockschrauben über Dachhaken bis hin zu Z-Winkeln, bei uns finden Sie für jede Anbringungsart das passende Montagematerial.Das Dachmontage-Set beinhaltet alle Komponenten, die für eine Erweiterung Ihrer Solarmodule, auf dem Hausdach nötig sind.

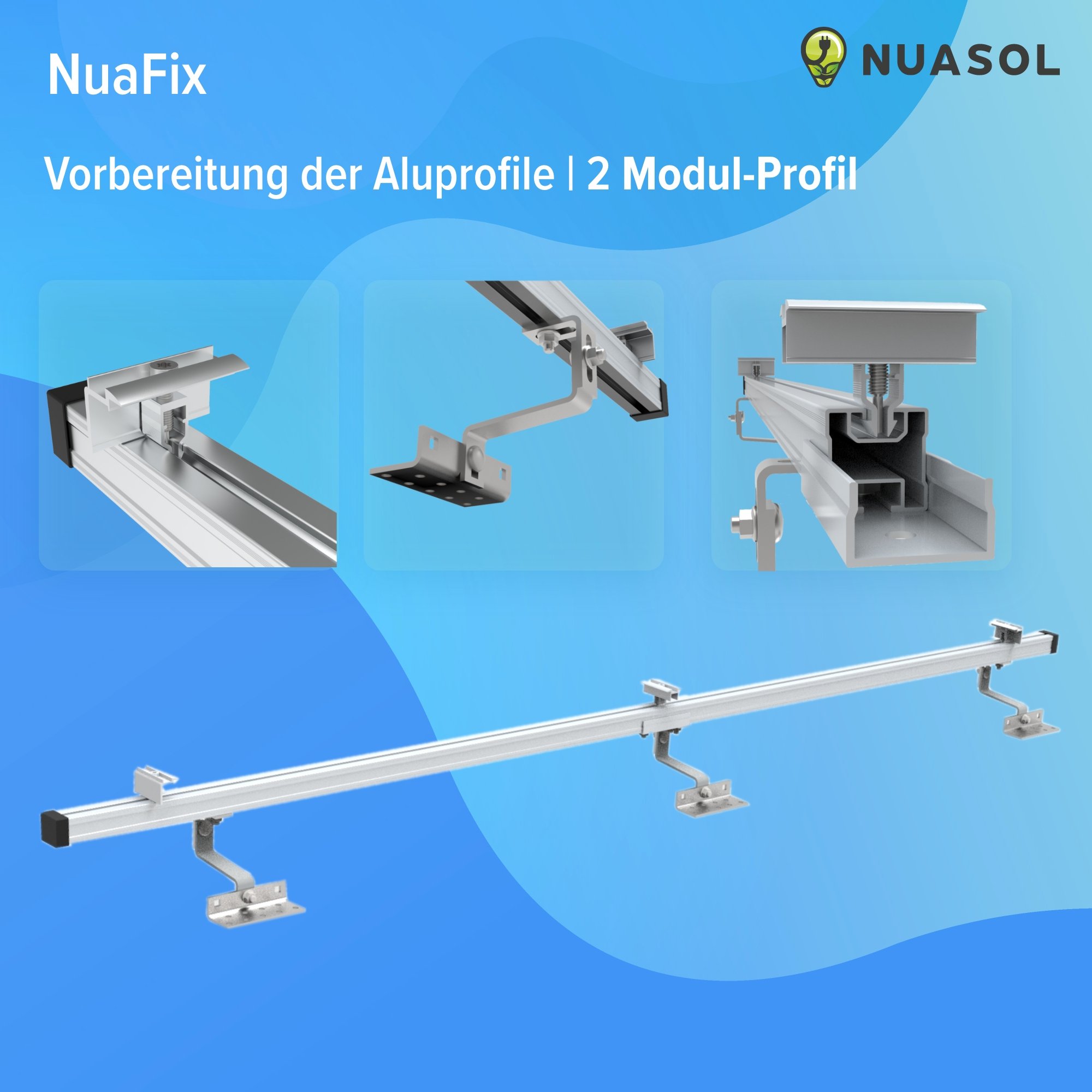

Die Vorbereitung
1: Aluminiumprofile verbinden 2: Dachhaken unterhalb des Profils befestigen 3:Mittelklammer oberhalb bis zur Mitte einschieben 4: Endklammern auf den Enden befestigen 5: Endkappen setzen

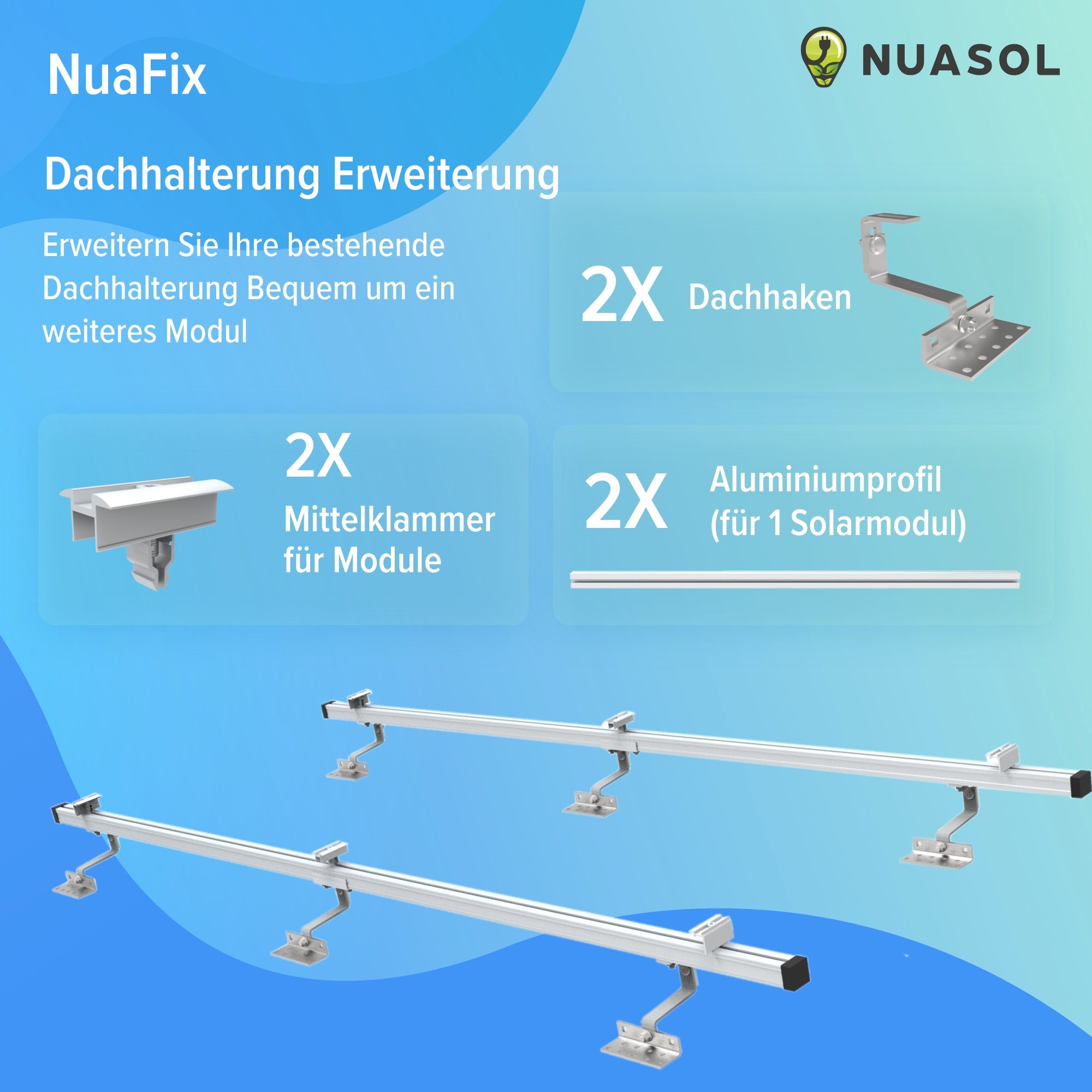

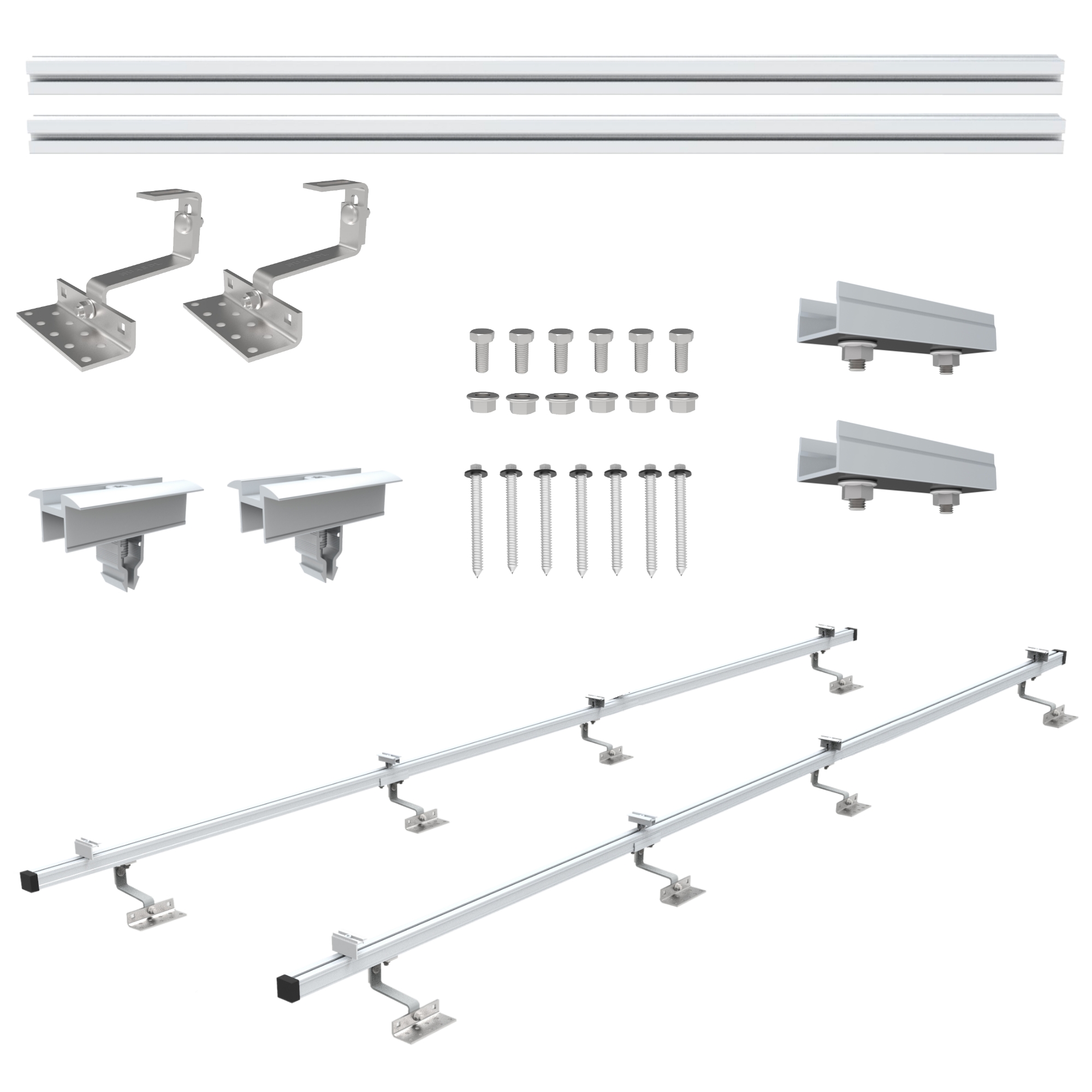

Alles dabei!

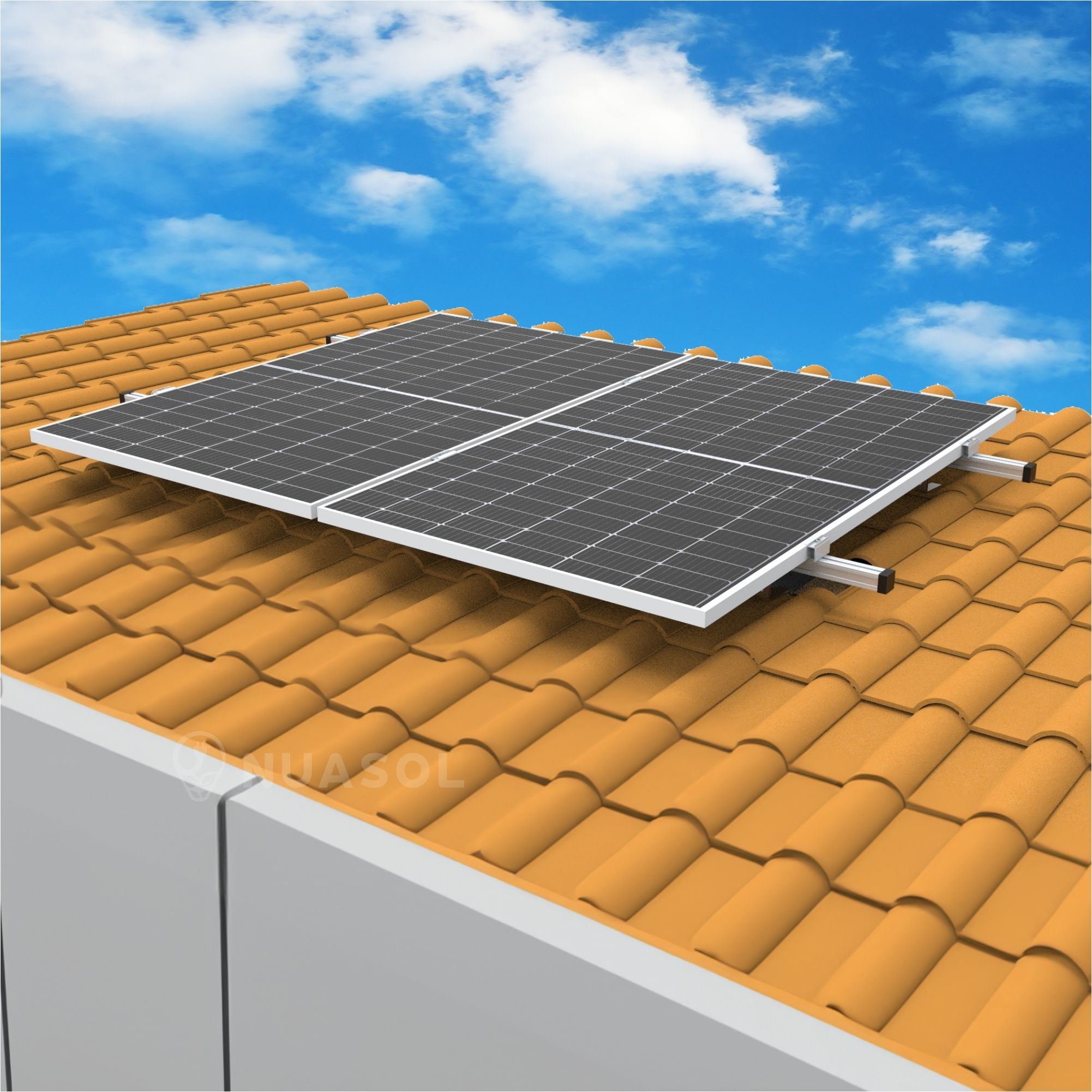

Die Dachhalterungs-Set-Erweiterung ermöglicht es Ihnen, Ihr Aluminiumprofil um ein weiteres Solarmodule platzsparend zu erweitern.

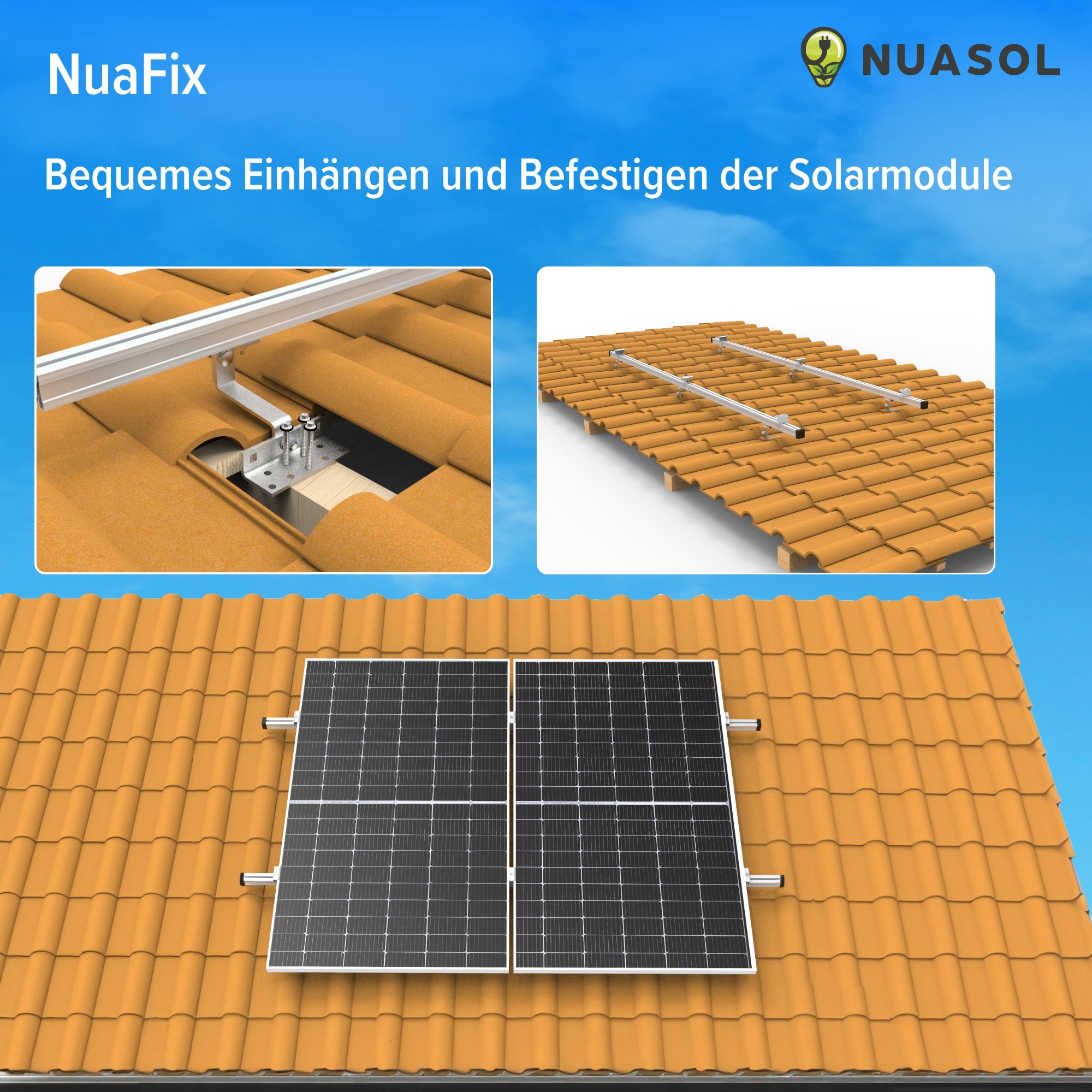

Einfache Anbringung

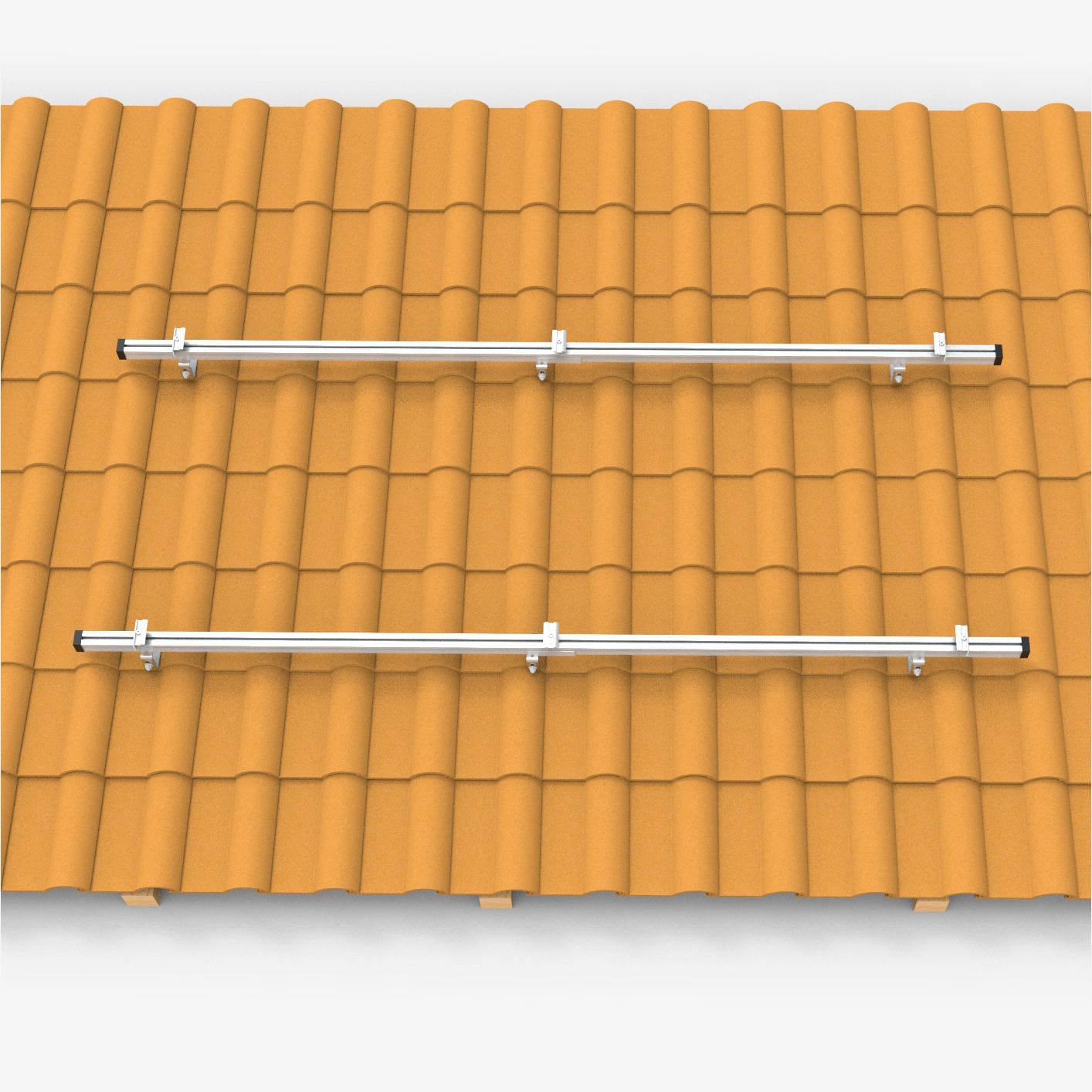

1: Profile vorbereiten 2: Dachziegel anheben 3: Dachhaken festschrauben 3: Solarmodule einhängen 4: Mittel- und Endklammern festziehen.
Geeignet für Solarmodule mit einer Höhe von 35 mm!

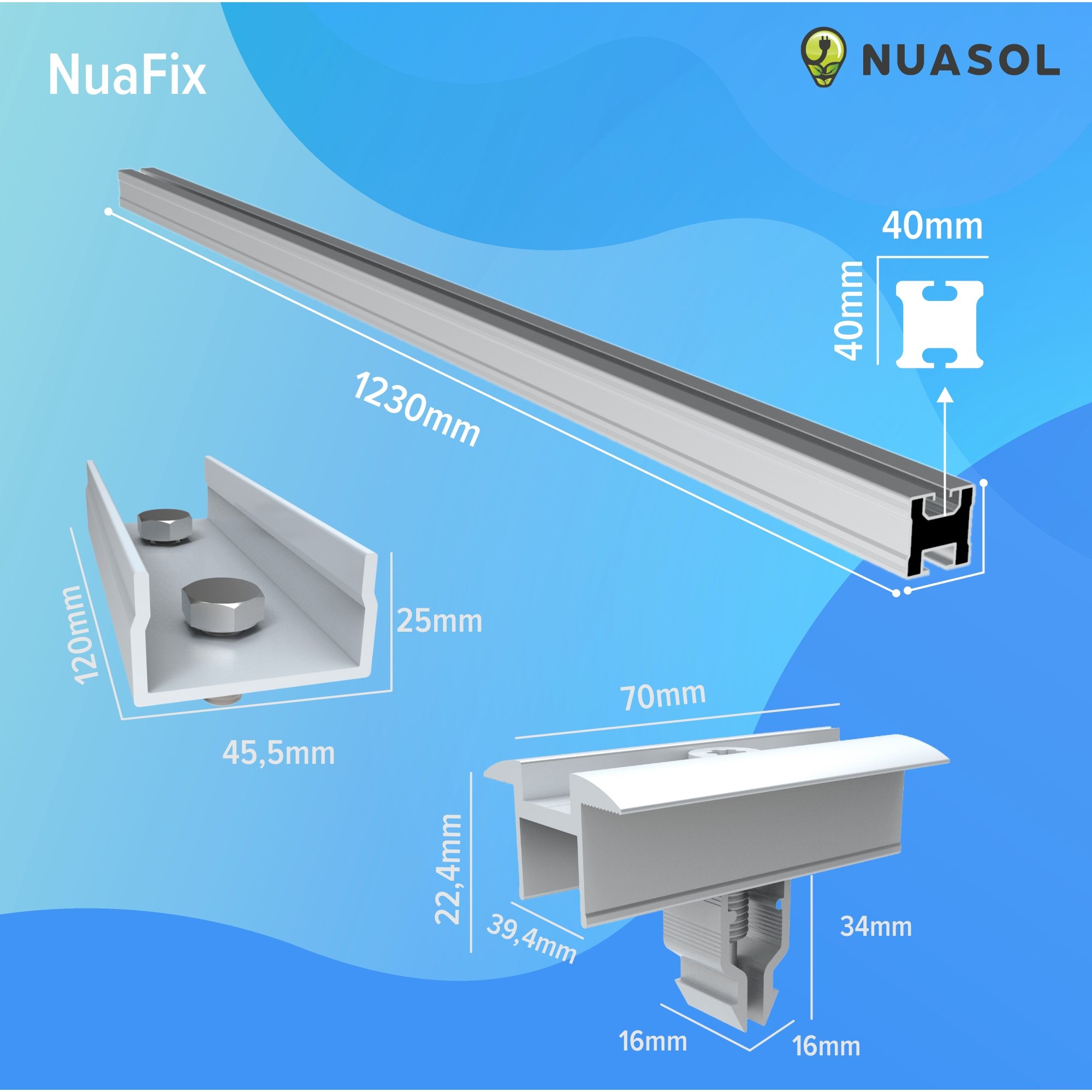

Details

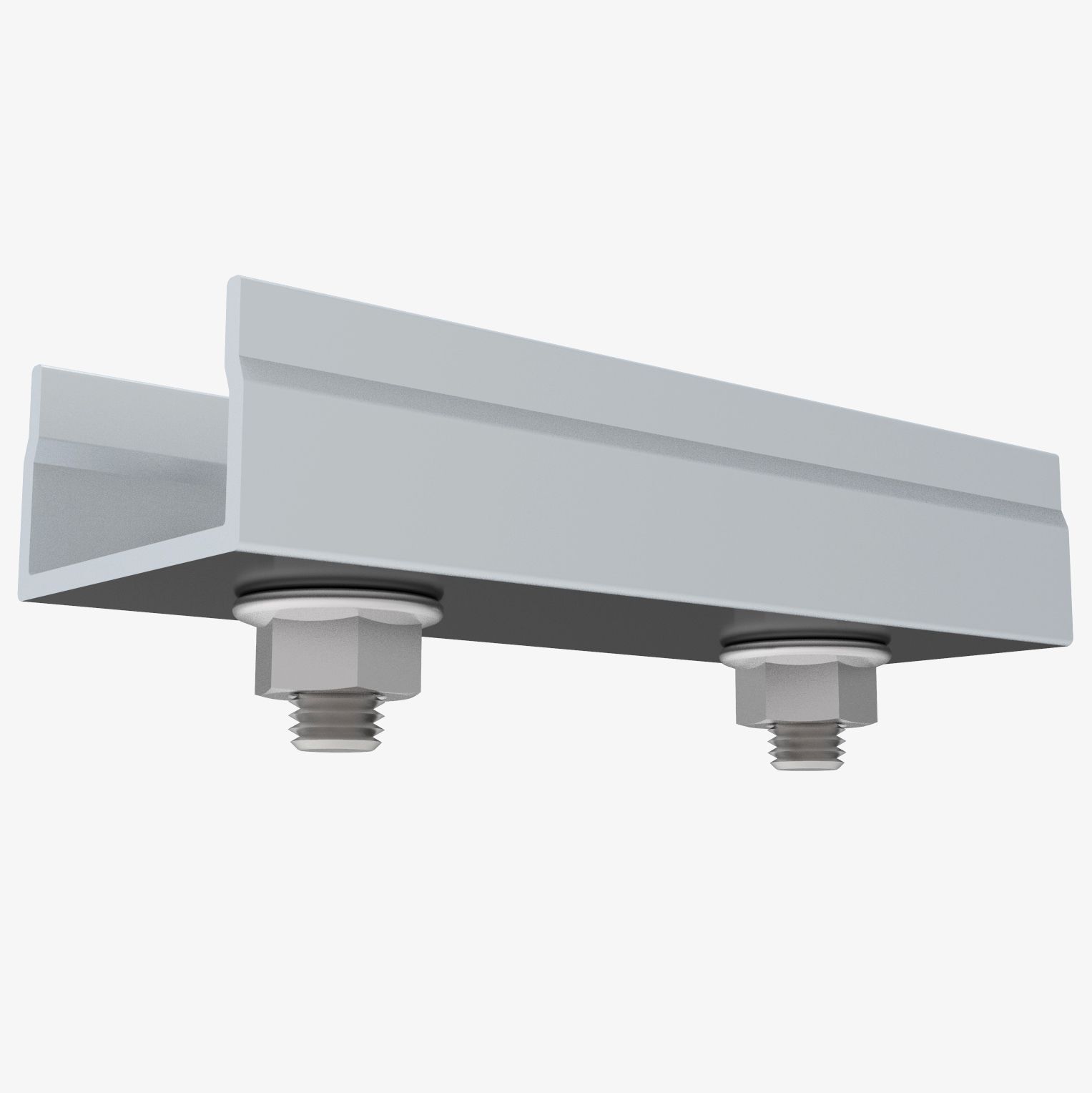

Maße Profil einzeln: 1230 x 40 x 40 mmVerbindung: 120 x 45,5 x 25 mmMaße Mittelklammer: 70 x 39,4 x 22,4 mm
Schrauben-Set
Die Dachhaken befestigen Sie ganz einfach mit den Edelstahl-Holzschrauben unter den Ziegeln. Das Solarmodul wird mit den Klammern am Aluminiumprofil befestigt.

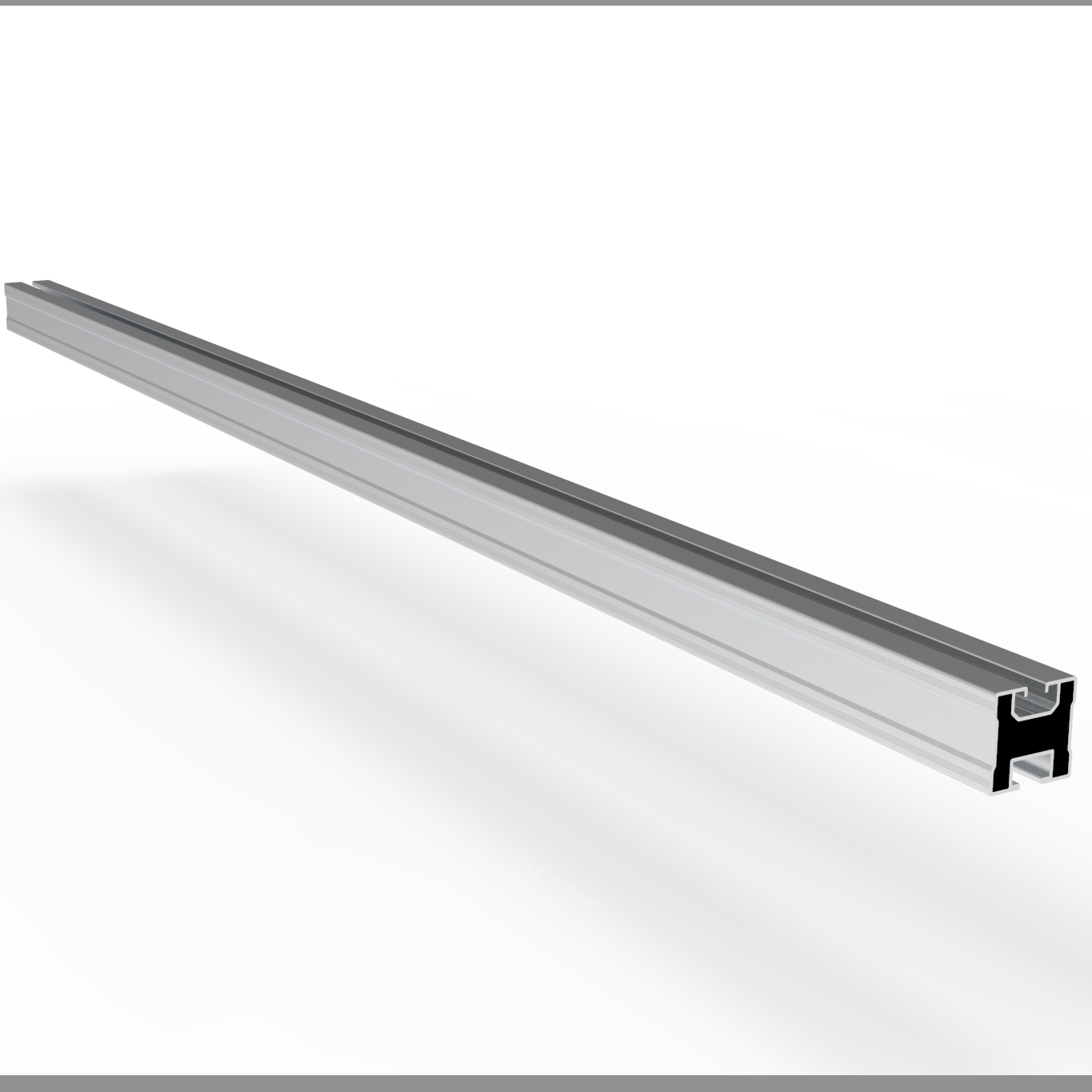

Aluminiumprofil
Das aus hochwertigen AL5005-T5 gefertigten Aluminiumprofil besticht durch seine Witterungsbeständigkeit und bittet Platz für Solarpaneel mit einer Breite bis zu 1230 mm.

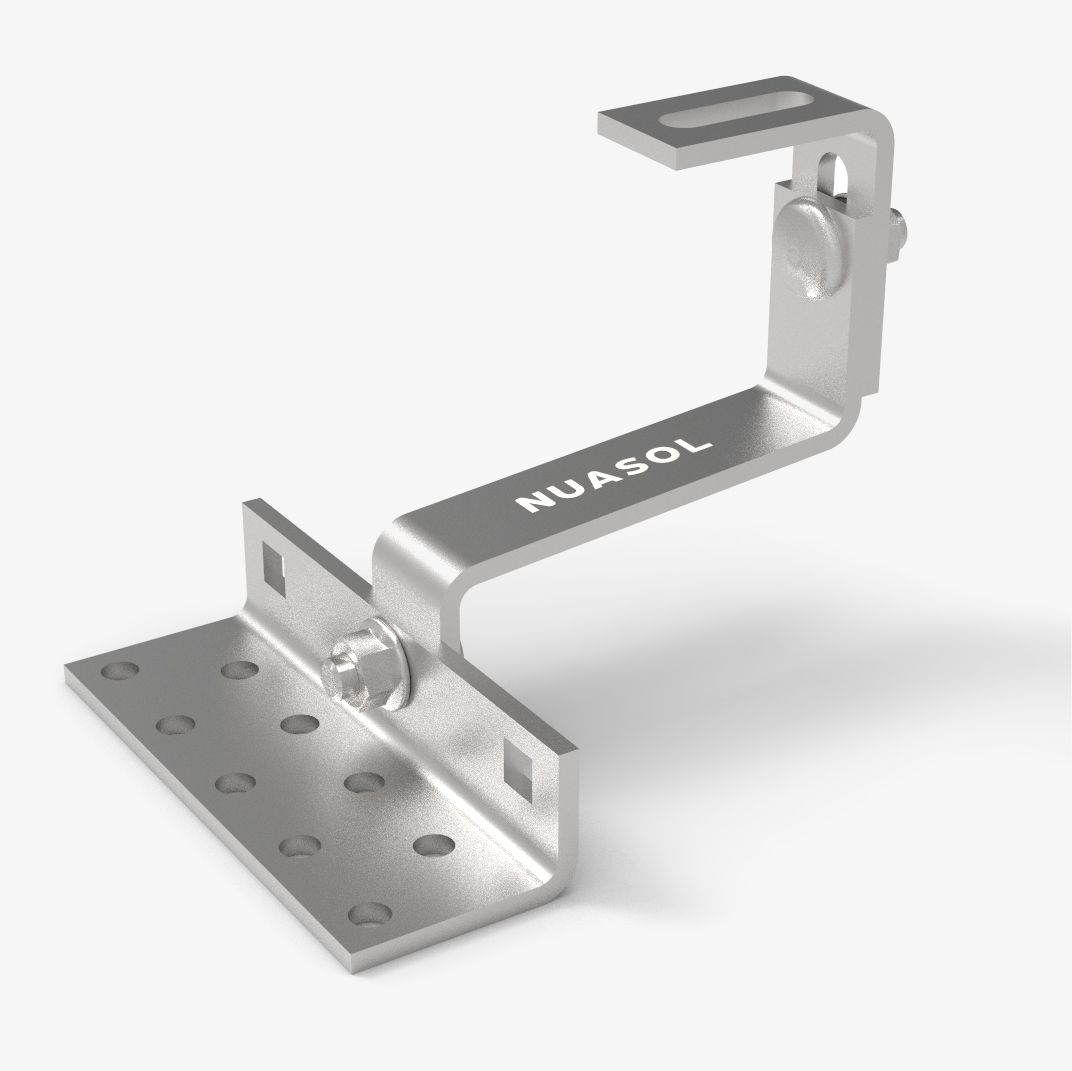

Dachhaken
Unsere witterungsbeständigen aus Edelstahl gefertigten Z-Winkel sind komplett vormontiert. Unsere speziellen Dachhaken sind für den Ausbau von Aluschienen, Profilschienen, Befestigungsschienen und zur Aufnahme von Fotovoltaik Modulen oder Solaranlagen geeignet.

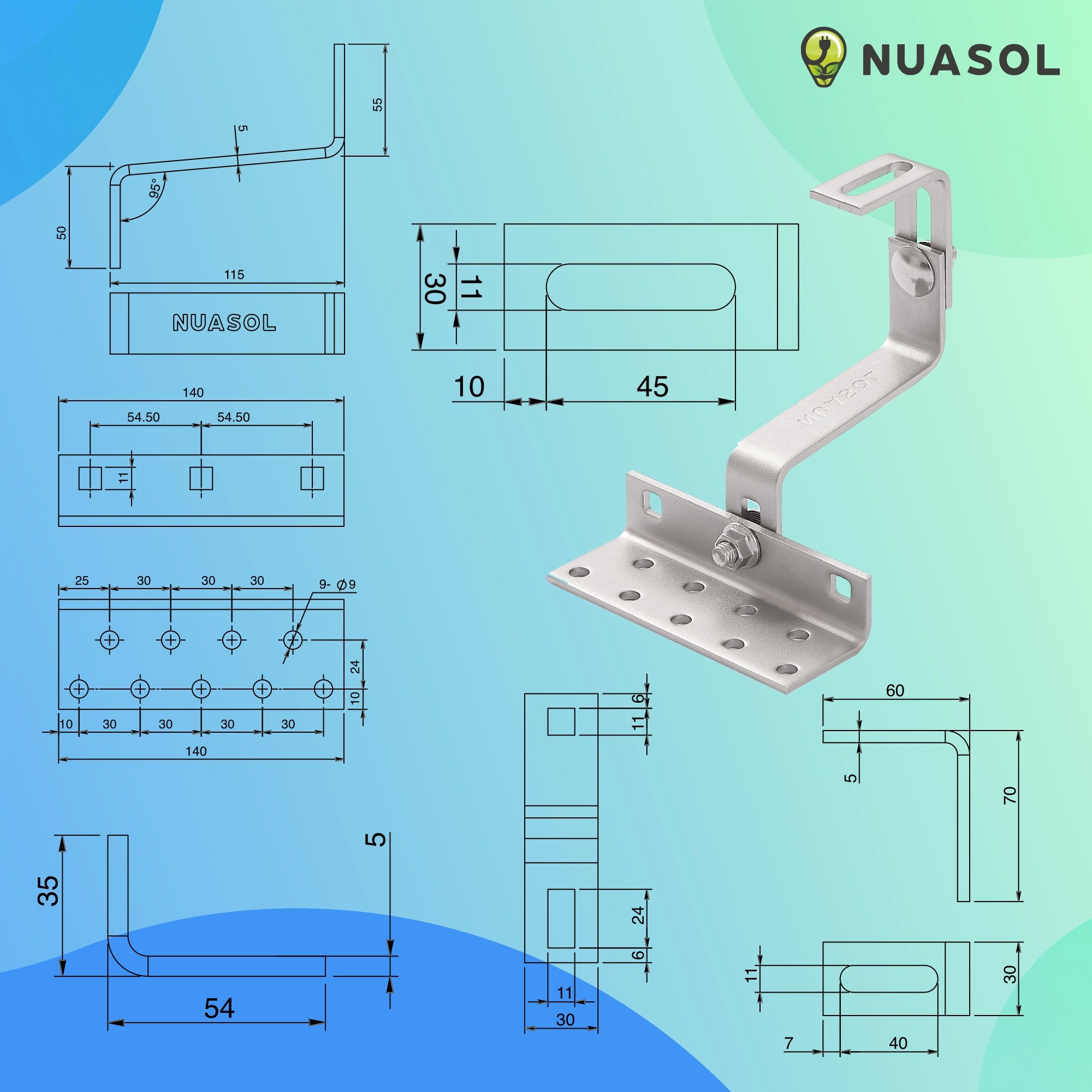

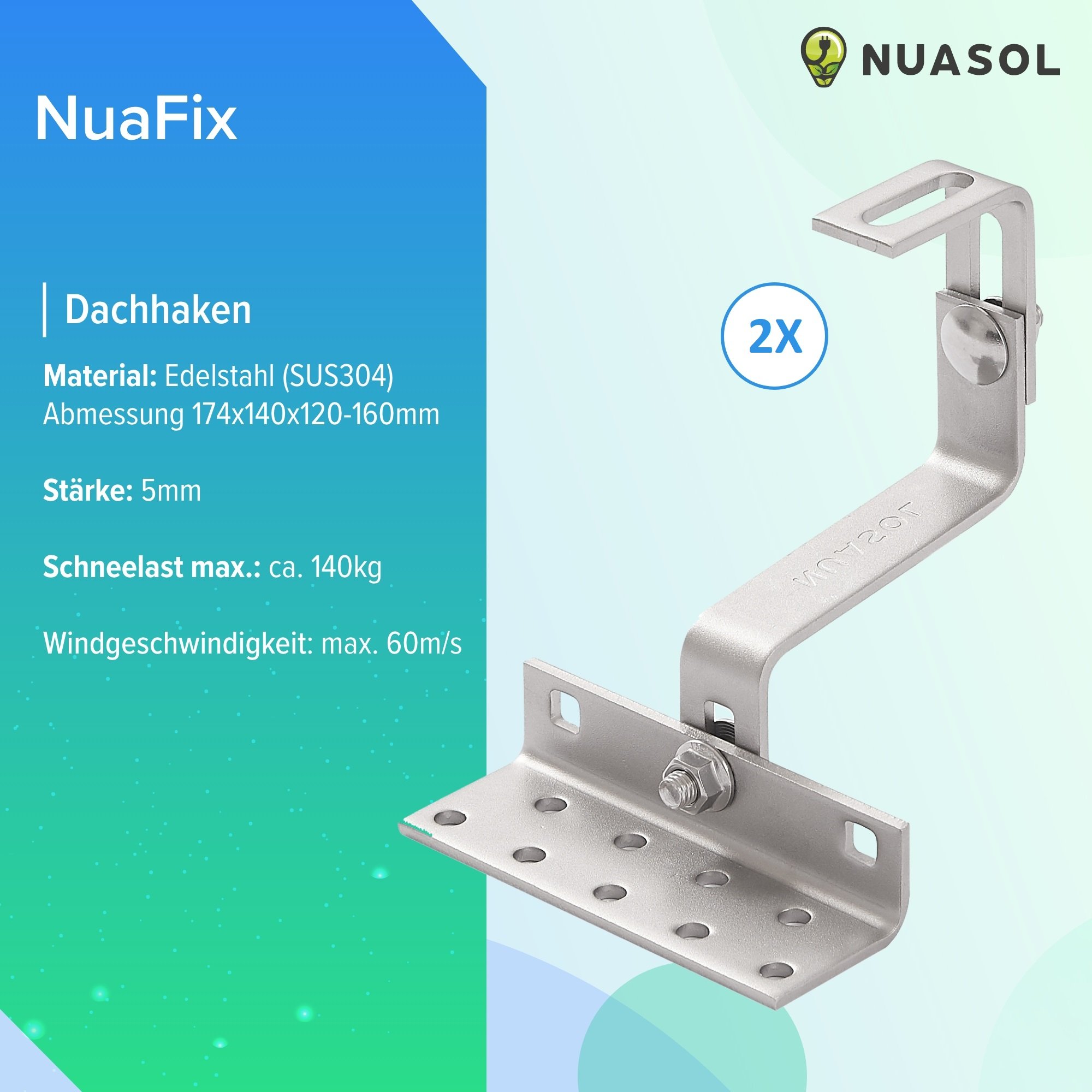

NuaFix Dachhaken im Detail
Material: Edelstahl (SUS 304) |Flachstahlhaken: 60 x 30 x 5 mmLänge Haken innen: 115 mm | Maße Grundplatte: 140 x 54 x 5 mmBefestigungsbohrungen: 9 x 9mm versetzt | Höhenverstellbarkeit Grundplatte: 44-47 mmHöhenverstellbarkeit Flachstahlhaken: 60-92 mm | Langlochmessung: 45 x 11 mm Höhenverstellbar gesamt: 120-160 mm Gesamt Maße: 174 x 140 x 120-160 mm| Passende Schraube: M10x25 A2 Edelstahl
