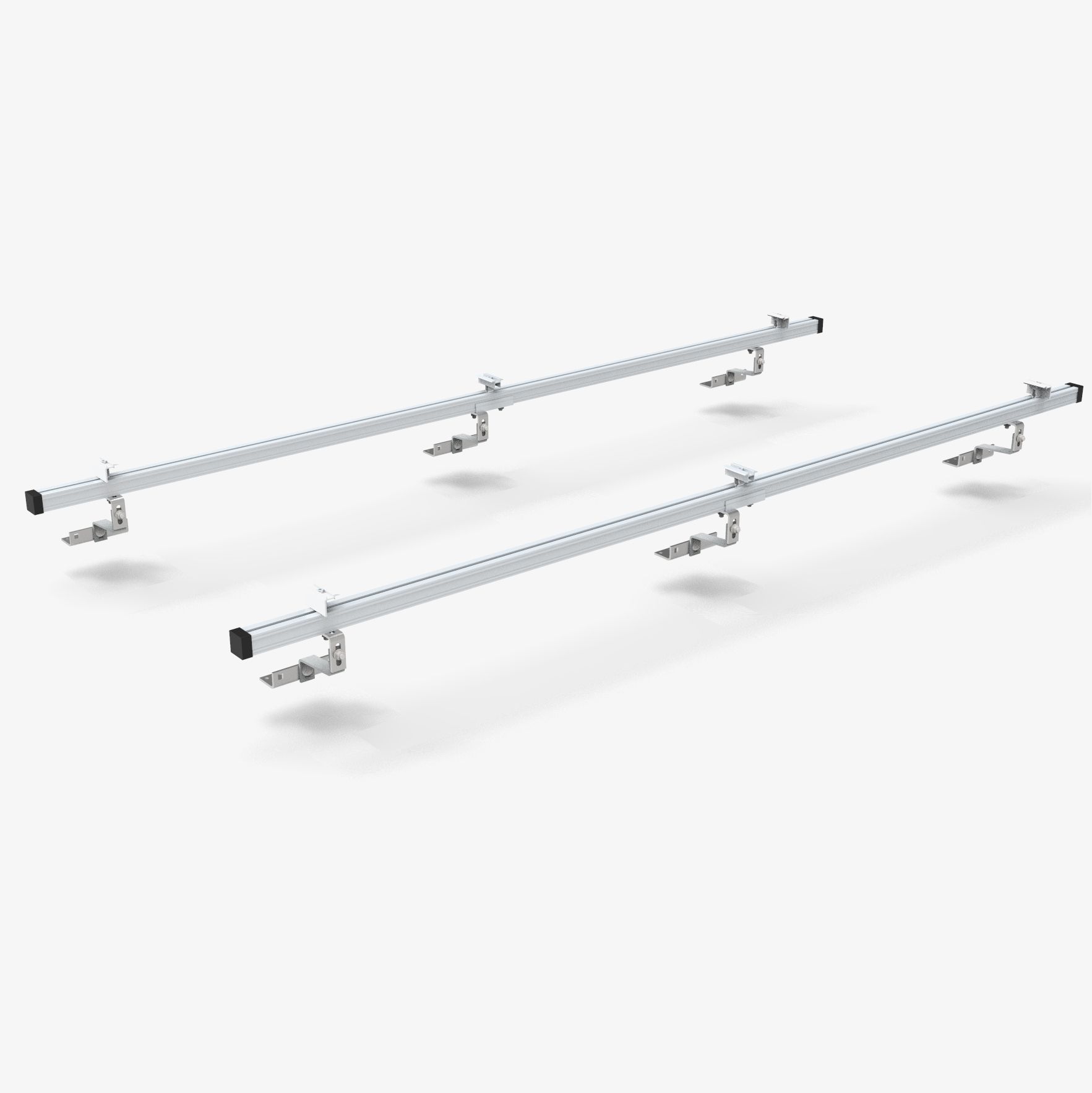

NuaSol - DoItYourself Dachmontage-Set für zwei Solarpaneele

NuaSol bittet Ihnen unterschiedliche Montagematerialien für die Anbringung Ihrer Mini-PV-Anlage oder Ihres Balkonkraftwerkes. Von Stockschrauben über Dachhaken bis hin zu Z-Winkeln, bei uns finden Sie für jede Anbringungsart das passende Montagematerial.Das Dachmontage-Set beinhaltet alle Komponenten, die für eine Anbringung Ihre Solarmodule, auf dem Hausdach nötig sind.TÜV Süd geprüfte Sicherheit, Zertifikatsnummer: Z2 076828 0068 Rev. 00.

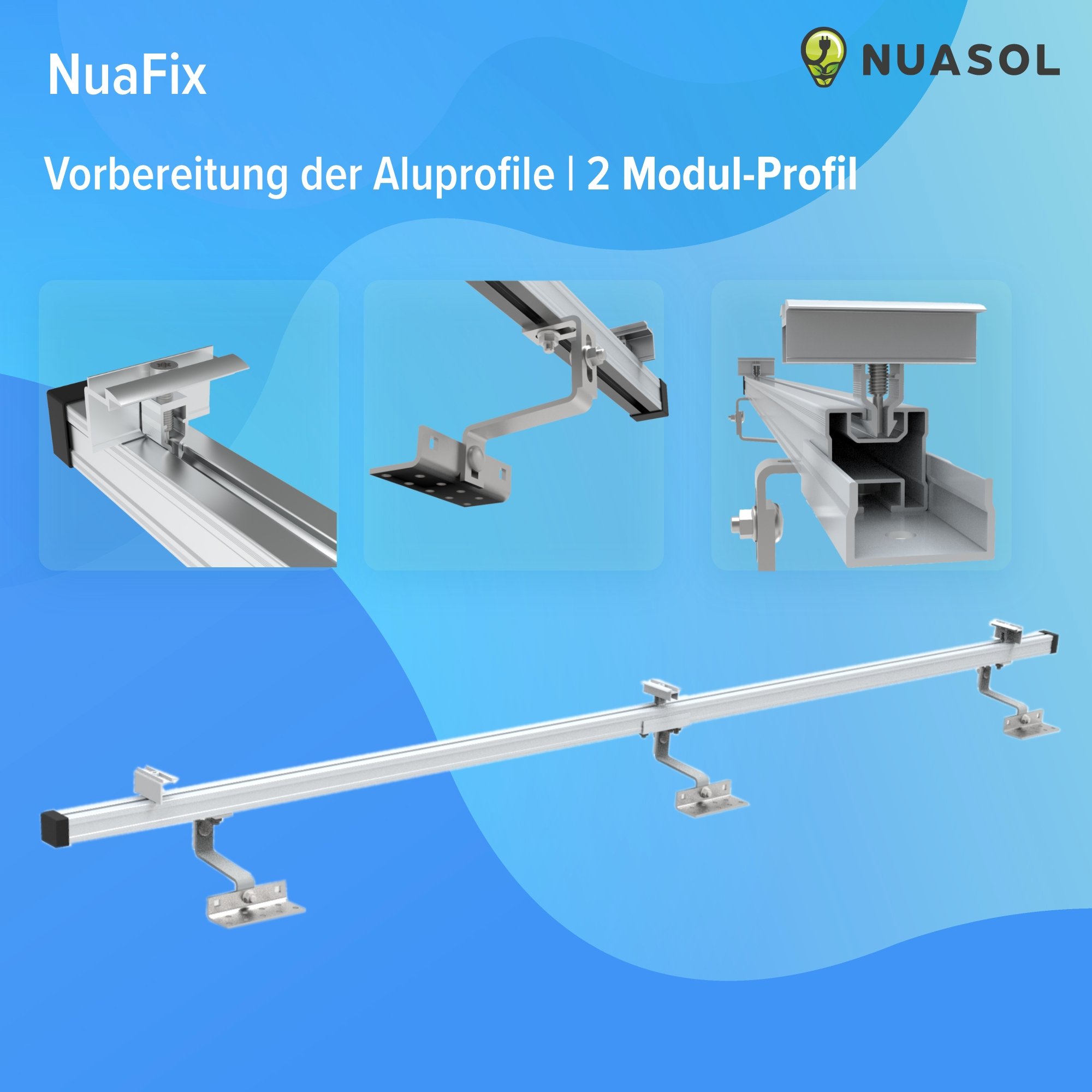

Die Vorbereitung

1: Dachhaken unterhalb des Profils befestigen 2: Endklammern auf den Enden befestigen 3: Endkappen setzen

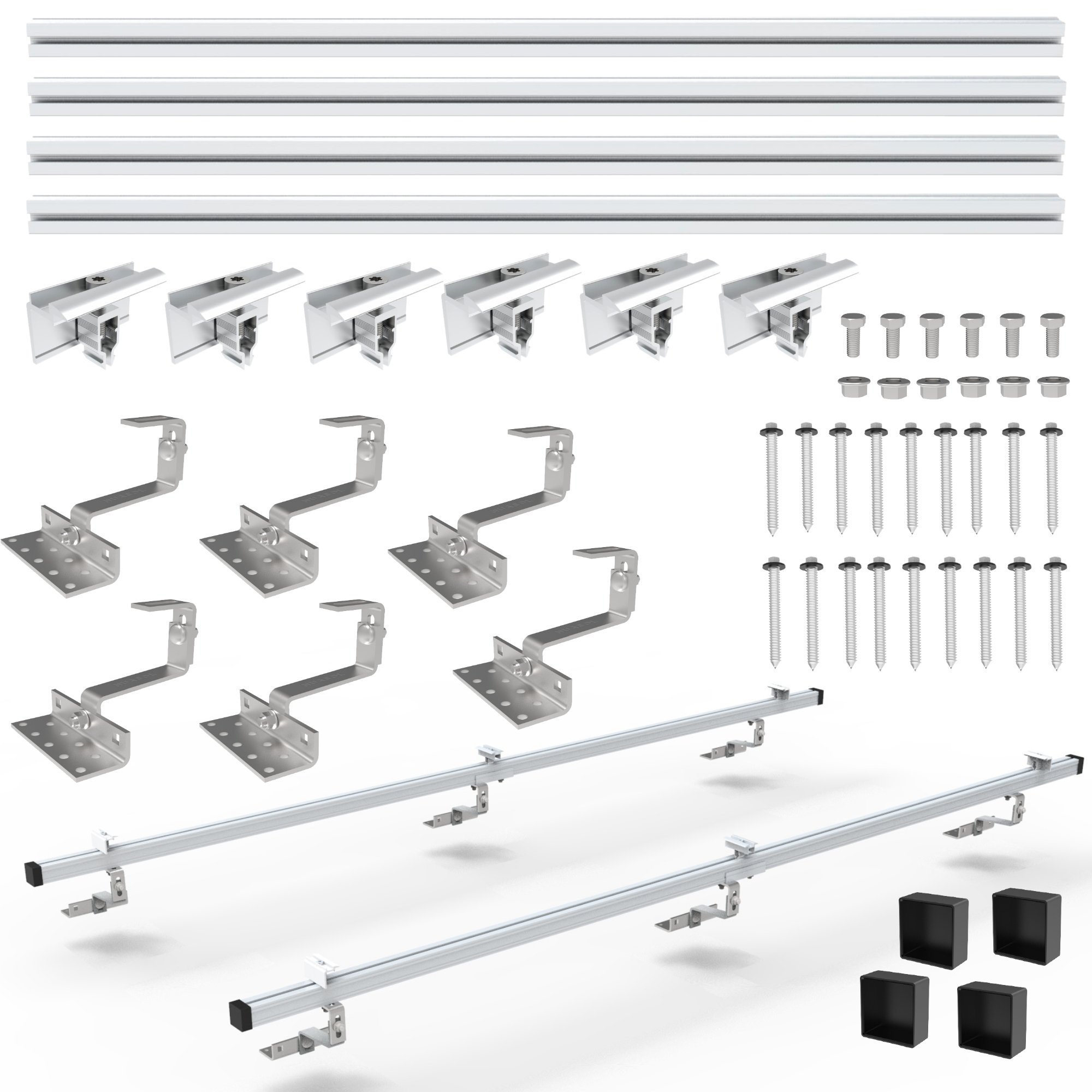

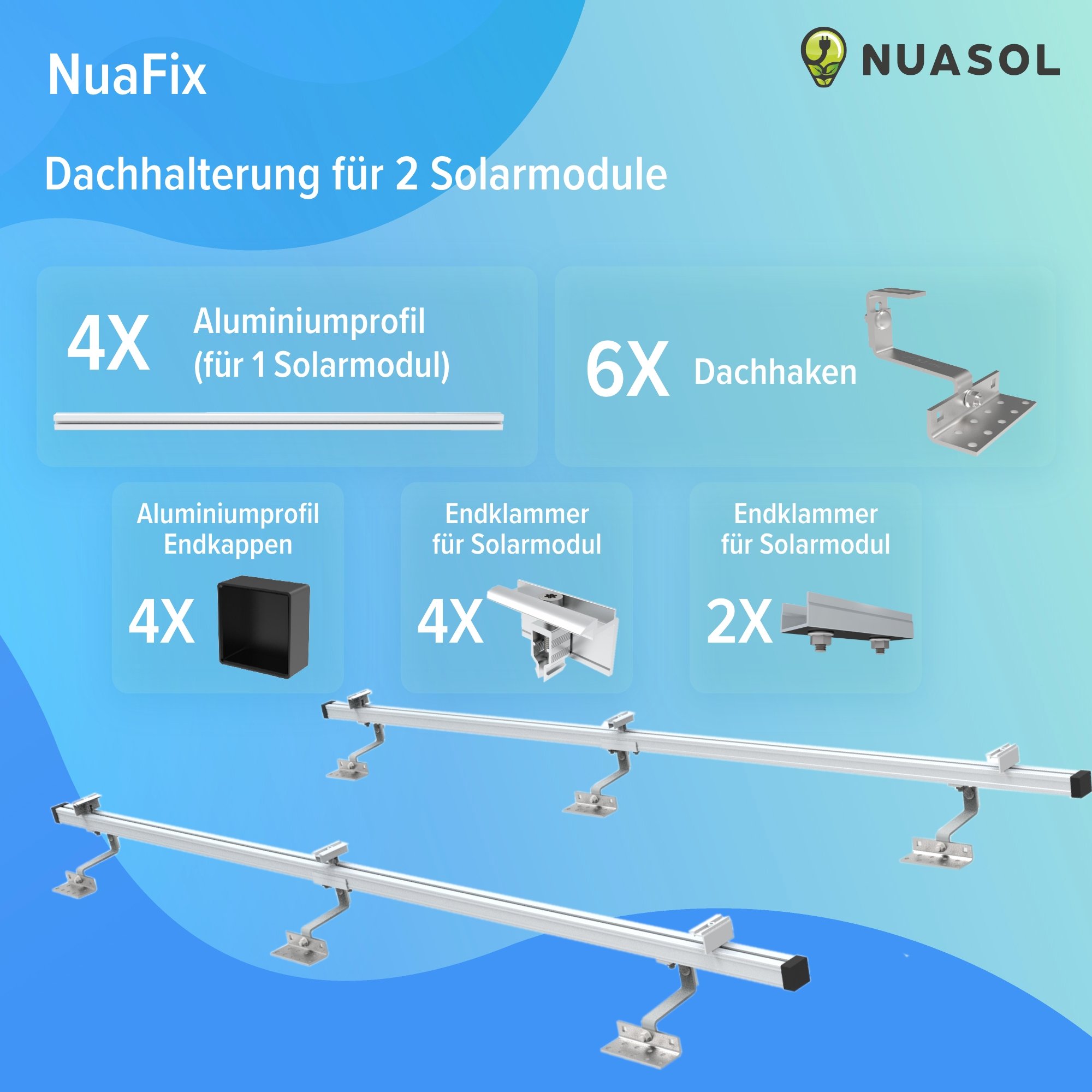

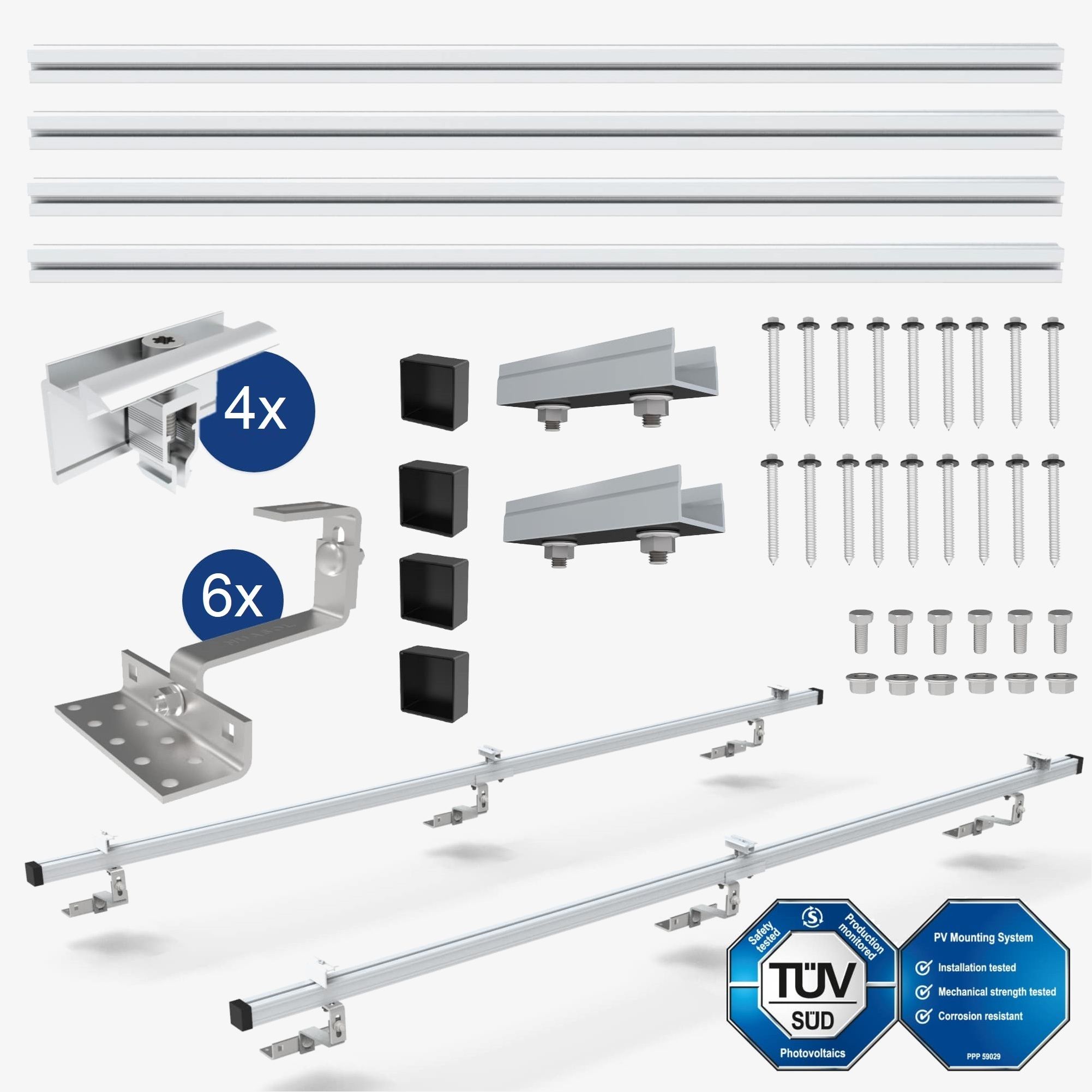

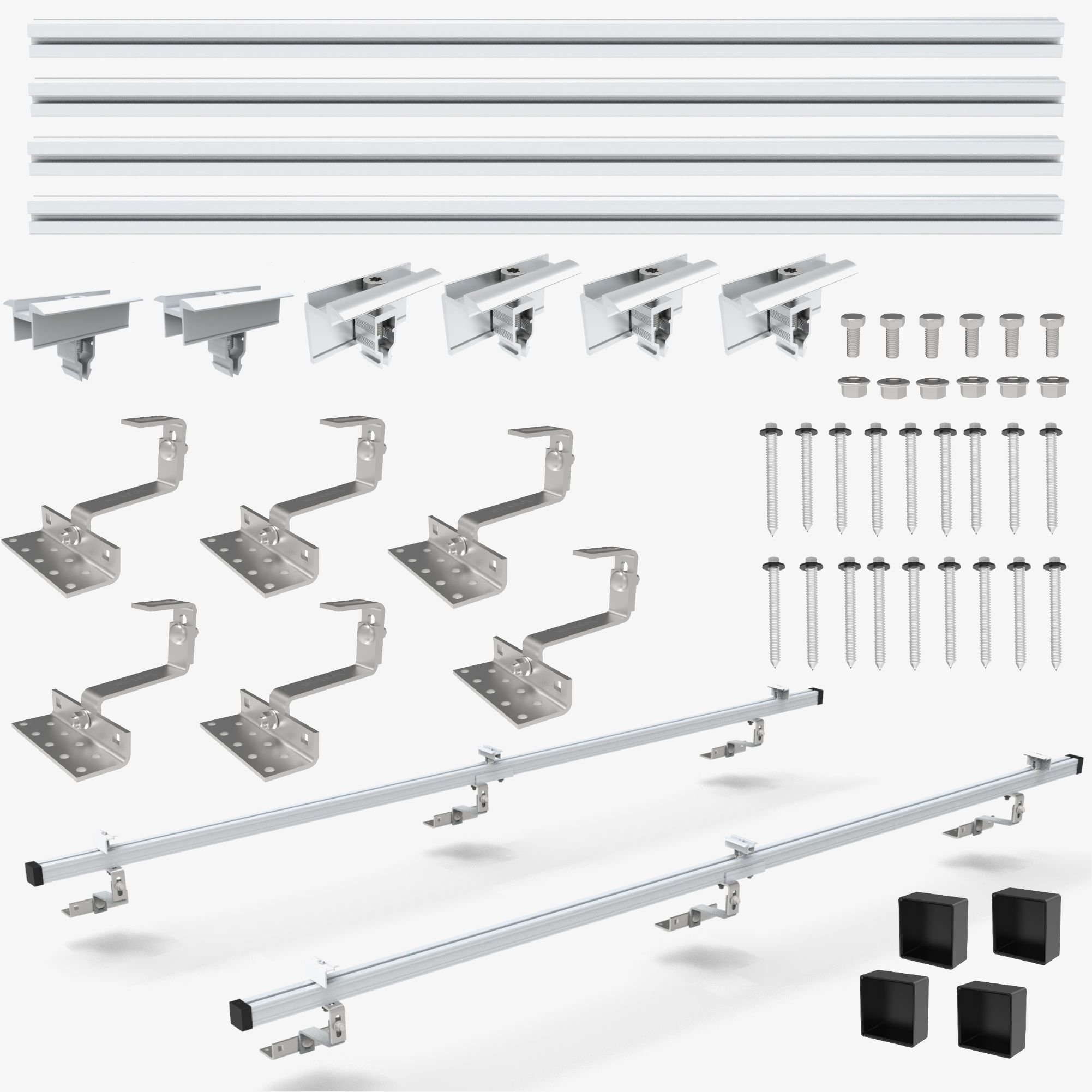

Alles dabei!

Dieses umfangreiche Dachhalterungs-Set für Solarmodule beinhalte alle Komponenten, die für die Anbringung von einem Solarmodul auf dem Hausdach benötigt werden.

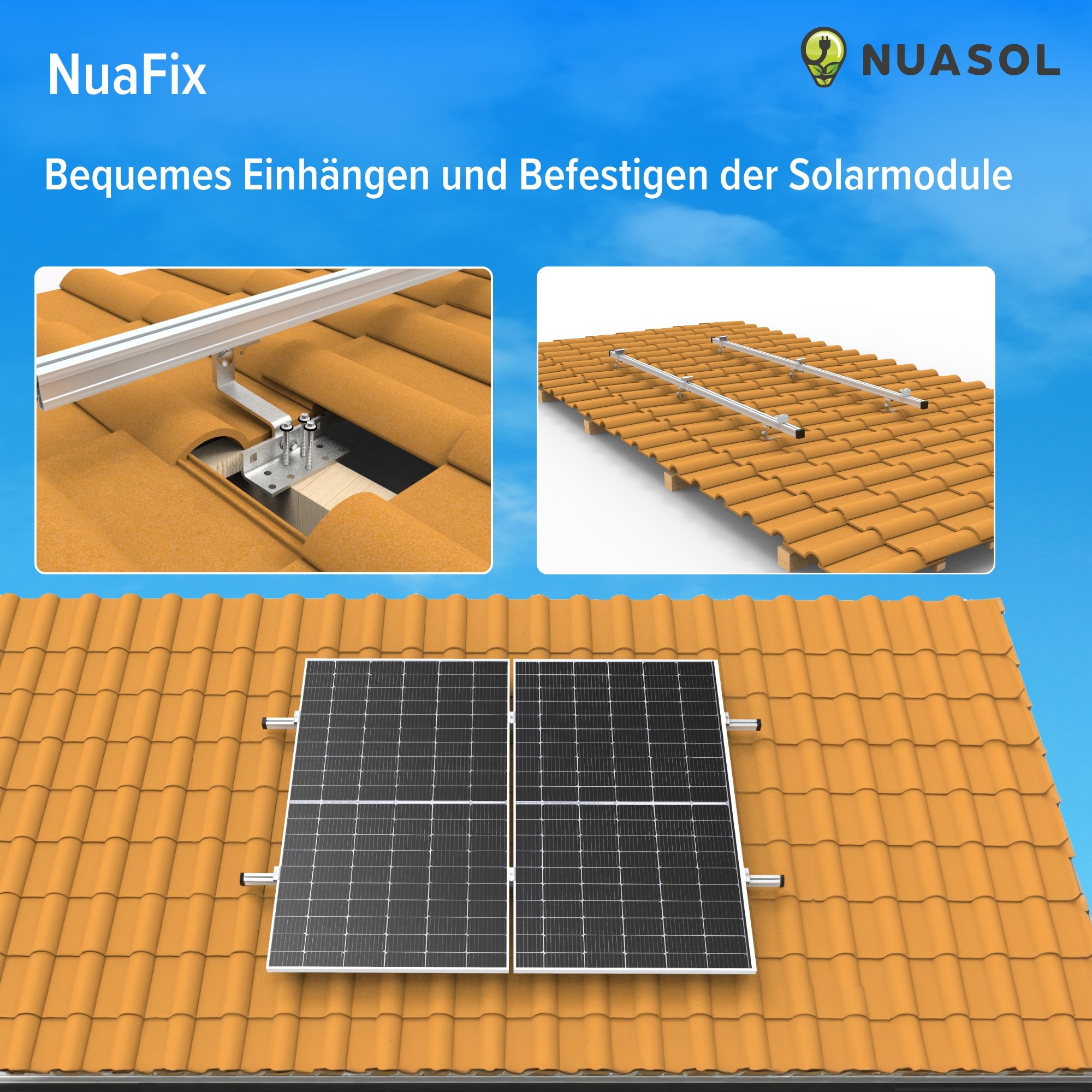

Einfache Anbringung

1: Profile vorbereiten 2: Dachziegel anheben 3: Dachhaken festschrauben 3: Solarmodule einhängen 4: Endklammern festziehen.

Geeignet für Solarmodule mit einer Höhe von 35 mm!

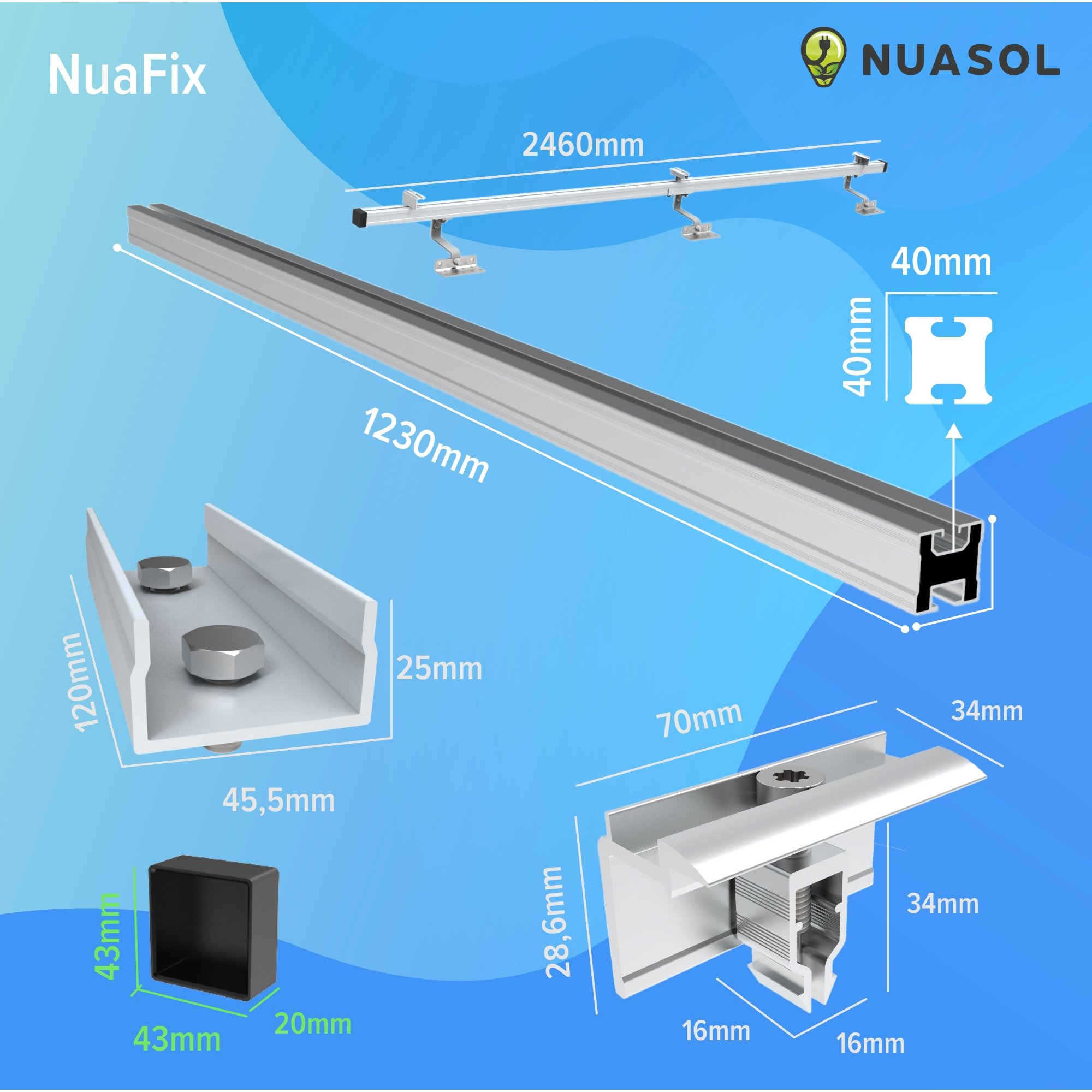

Details

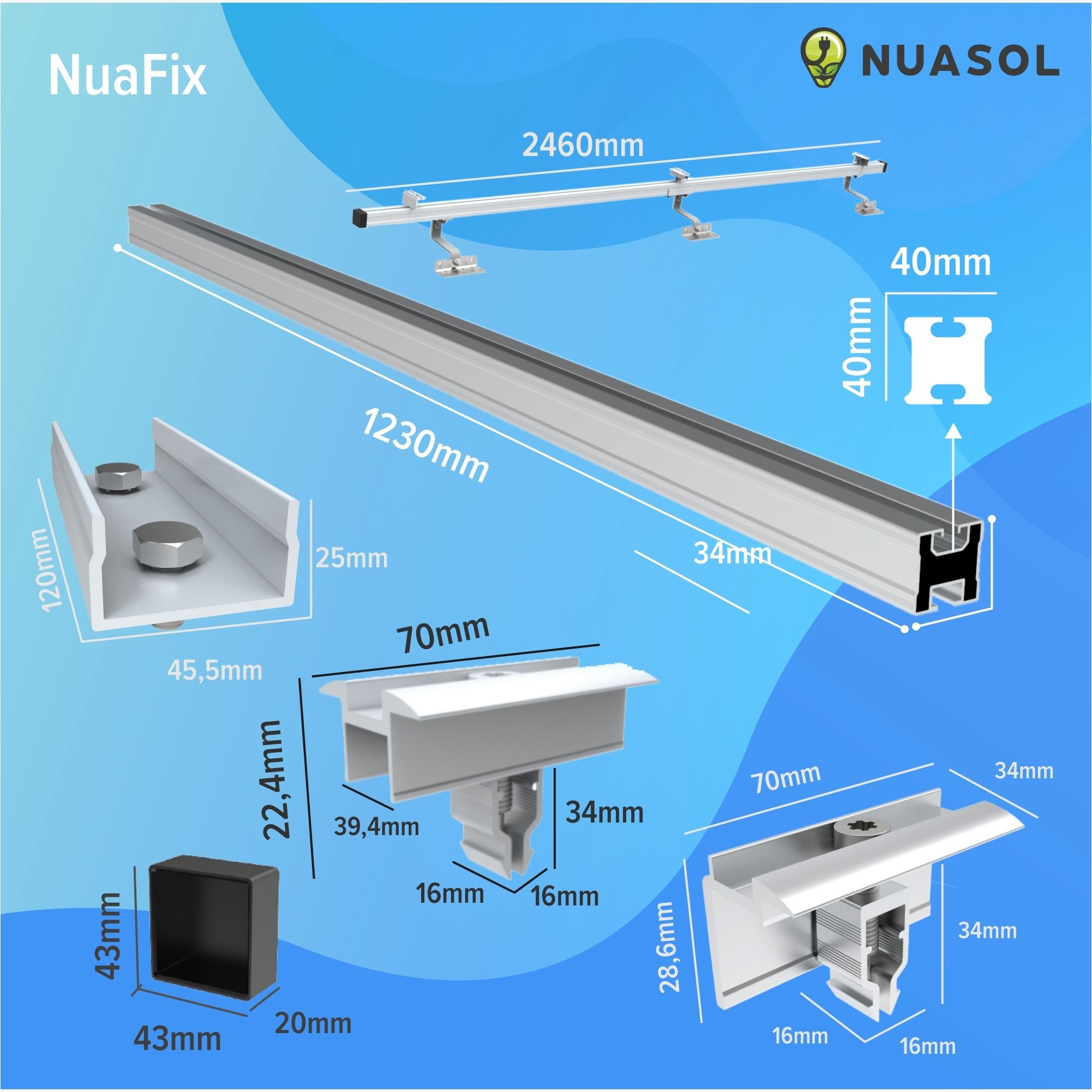

Maße Profil: 1230 x 40 x 40 mm Gesamte Länge 2460 mmMaße Verbindung: 120 x 45,5 x 25 mmMaße Endklammer: 70 x 34 x 28,6 mmMaße Endkappe: 43 x 20 x 43 mm

Schrauben-Set

Die Dachhaken befestigen Sie ganz einfach mit den 18 Edelstahl-Holzschrauben unter den Ziegeln. Das Solarmodul wird mit den Klammern am Aluminiumprofil befestigt.

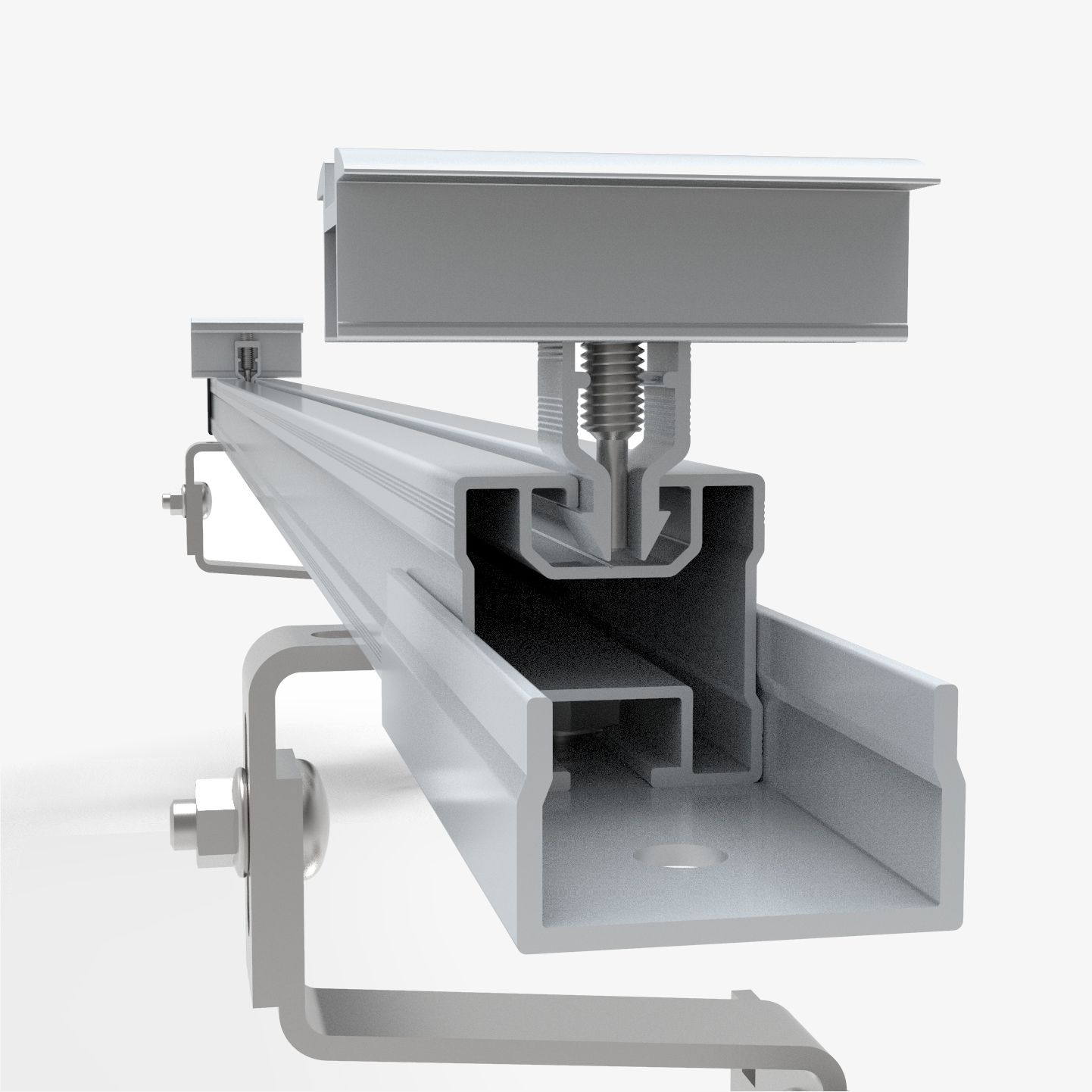

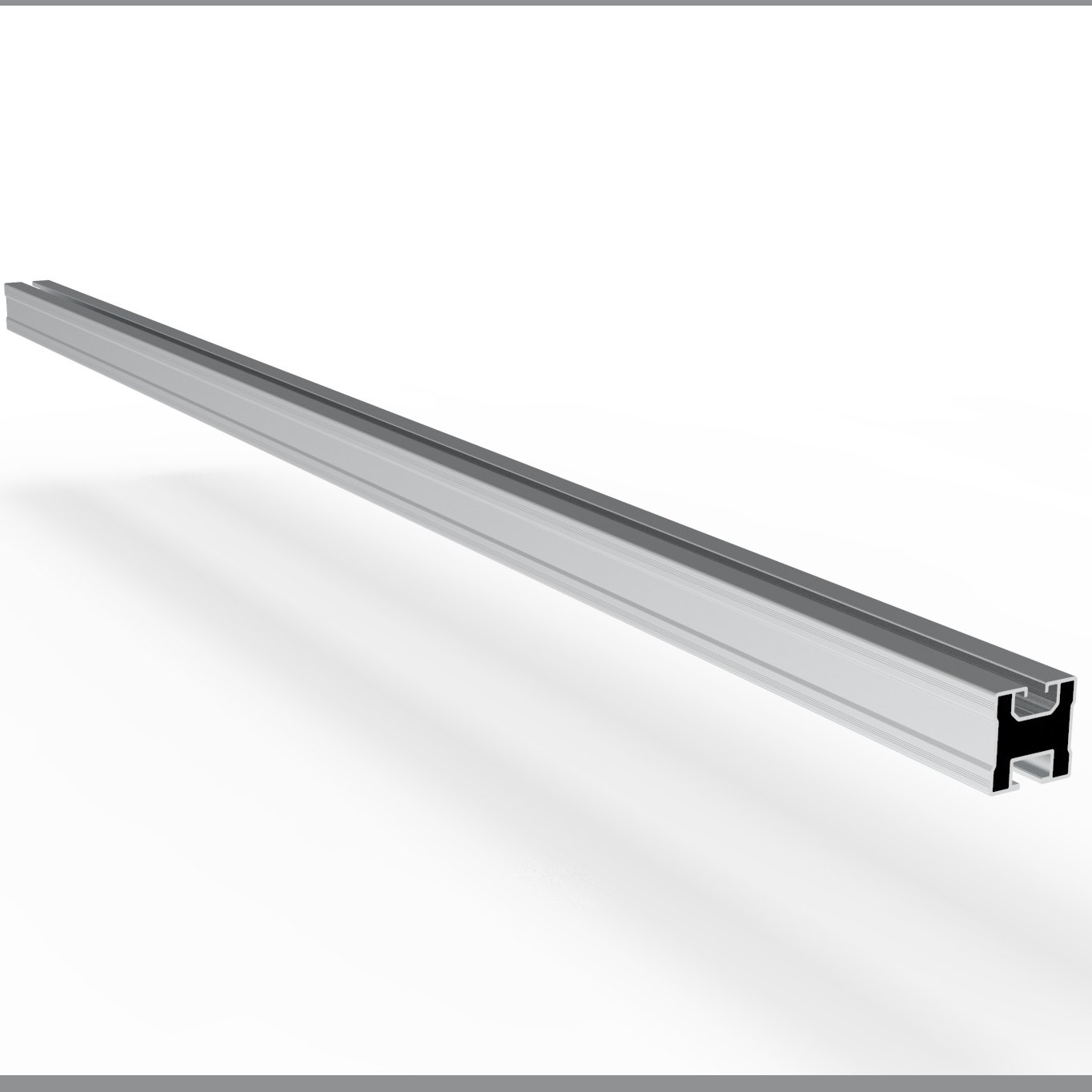

Aluminiumprofil

Das aus hochwertigen AL5005-T5 gefertigten Aluminiumprofil besticht durch seine Witterungsbeständigkeit und bittet Platz für Solarpaneel mit einer Breite bis zu 1230 mm.

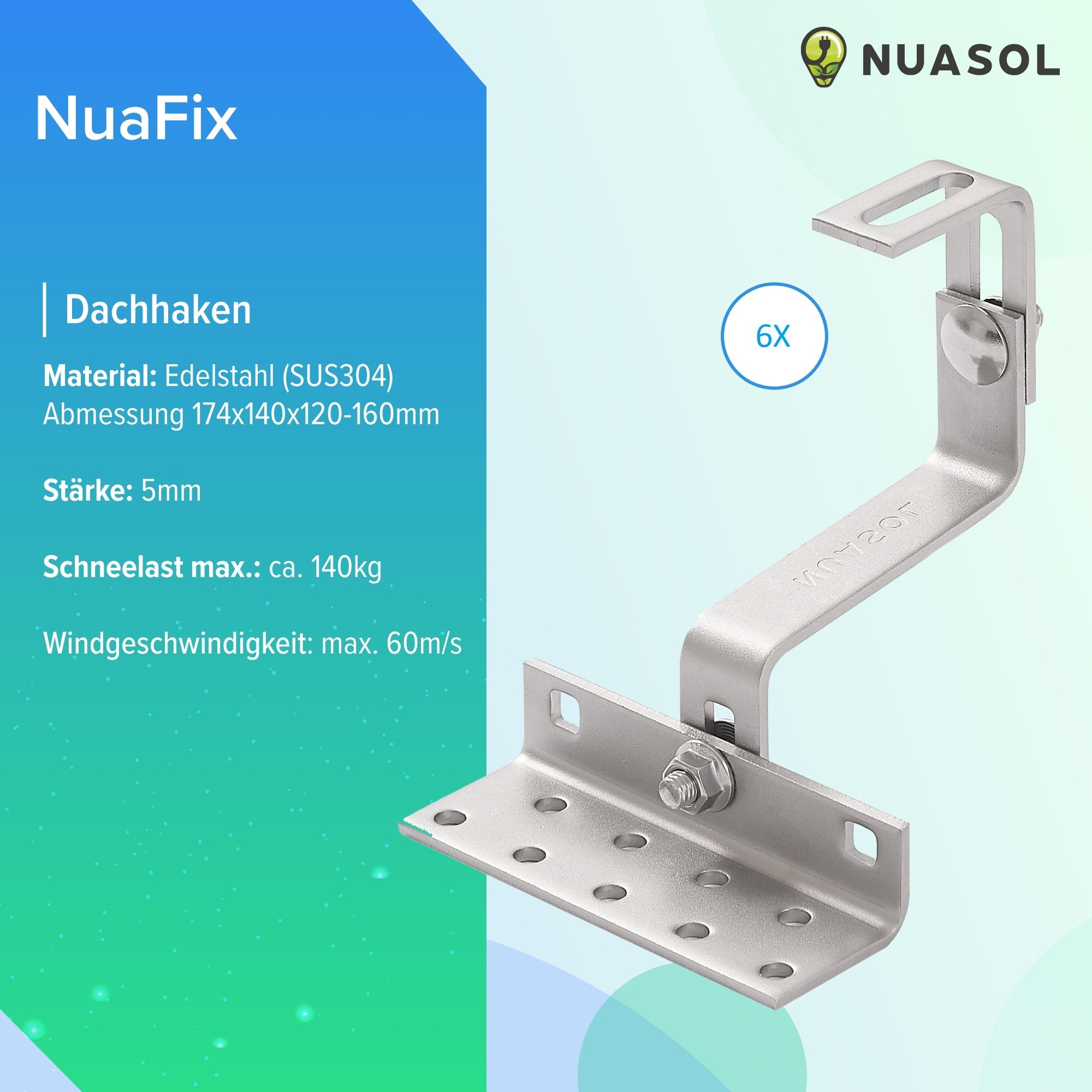

Dachhaken

Unsere witterungsbeständigen aus Edelstahl gefertigten Z-Winkel sind komplett vormontiert. Unsere speziellen Dachhaken sind für den Ausbau von Aluschienen, Profilschienen, Befestigungsschienen und zur Aufnahme von Fotovoltaik Modulen oder Solaranlagen geeignet.

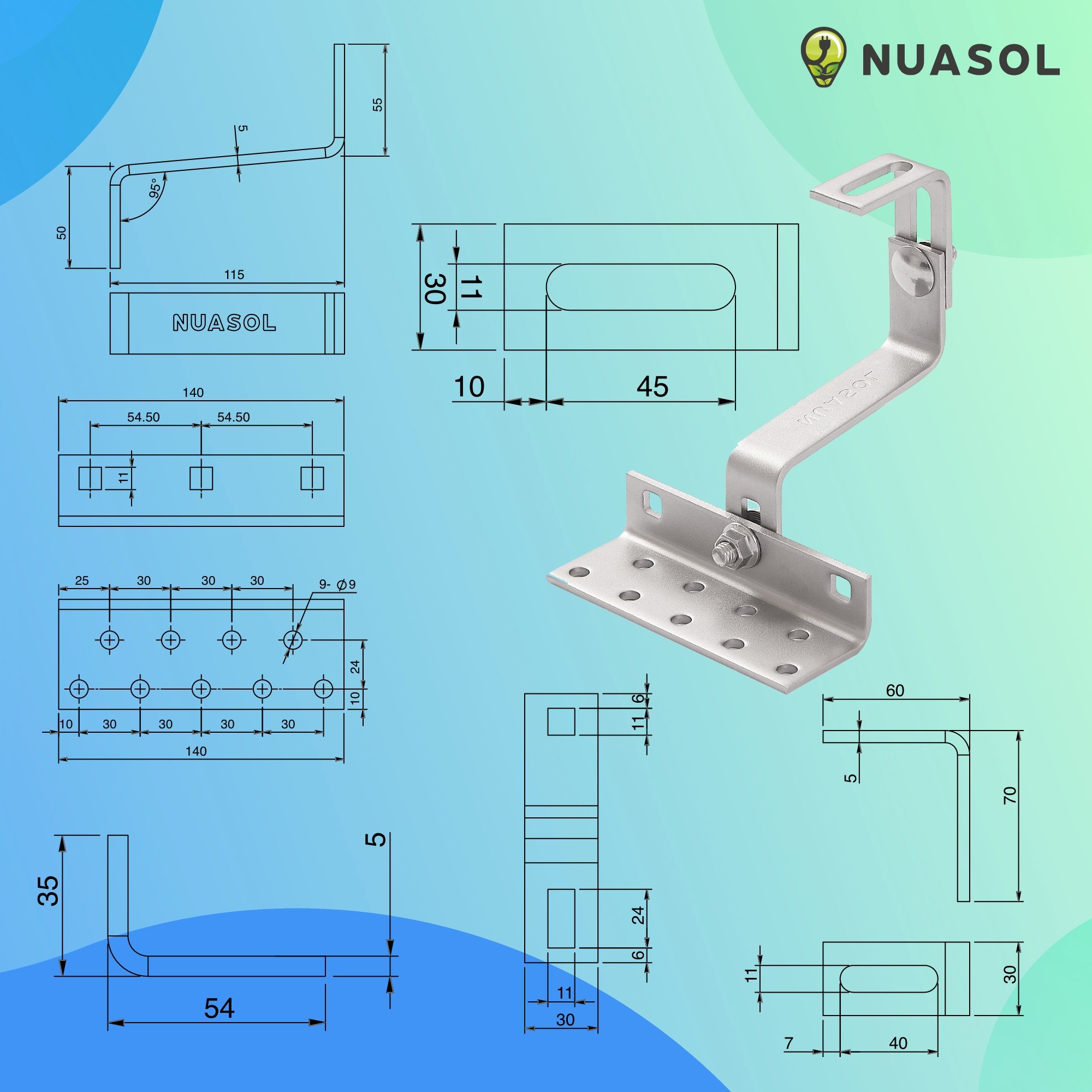

NuaFix Dachhaken im Detail

Material: Edelstahl (SUS 304) |Flachstahlhaken: 60 x 30 x 5 mmLänge Haken innen: 115 mm | Maße Grundplatte: 140 x 54 x 5 mmBefestigungsbohrungen: 9 x 9mm versetzt | Höhenverstellbarkeit Grundplatte: 44-47 mmHöhenverstellbarkeit Flachstahlhaken: 60-92 mm | Langlochmessung: 45 x 11 mm Höhenverstellbar gesamt: 120-160 mm Gesamt Maße: 174 x 140 x 120-160 mm| Passende Schraube: M10x25 A2 Edelstahl
